Ed ecco ci qui con un’altra recensione di schede madri con chipset Z170 e supporto alle CPU Skylake di Intel. ASRock come da tradizione ad ogni nuova generazione di CPU/Chipset Intel rilascia le sue schede madri alcune più votate al Gaming altre più alla pratica dell’overclock passando per classici utilizzi. Tra queste non possiamo non citare la serie OC Formula che nel corso degli anni si è conquistata la fiducia di molti utenti classici, enthusiast e ovviamente overclocker tutto ciò grazie alle sempre migliori doti e caratteristiche che ASRock ha implementato. Per questo motivo oggi andremo ad analizzare l’ultima proposta con chipset Z170. Oggi dunque tratteremo della ASRock Z170 OC Formula. Siamo già da ora sicuri delle valide prestazioni che saprà raggiungere e restituire.

Di Tommaso Mele

Caratteristiche principali e Specifiche Tecniche

Name: ASRock Z170 OC Formula
Item: ASRock Z170 OC Formula
Author: Tommaso Mele

In questo paragrafo come di consueto analizzeremo velocemente le caratteristiche di cui si compongono le diverse schede madri. Oggi è il turno della ASRock Z170 OC Formula; vediamo quali sono le principali caratteristiche che la compongono.

18 Fasi di Alimentazione

La nuova ASRock Z170 OC Formula supera la precedente Z170 Extreme6 per la presenza di ben 18 fasi di alimentazione rispetto alle 12 della Extreme6 mantenendo sempre induttanze da 60A che aiuteranno a gestire meglio il carico sulla CPU in situazioni di overclock spinto.

images/stories/ASRock/Z170_OC_Formula/caratteristiche/18fasi.jpg images/stories/ASRock/Z170_OC_Formula/caratteristiche/60A_fasi.jpg

IR Digital PWM

A gestire le 18 fasi di alimentazione della ASRock Z170 OC Formula ci penserà, anche in questo caso, un controller indipendente che gestirà in maniera ottimizzata la corrente necessaria a gestire l'overclock sulla CPU. Nella Z170 OC Formula troviamo un controller digitale IOR che vedremo meglio a seguire.

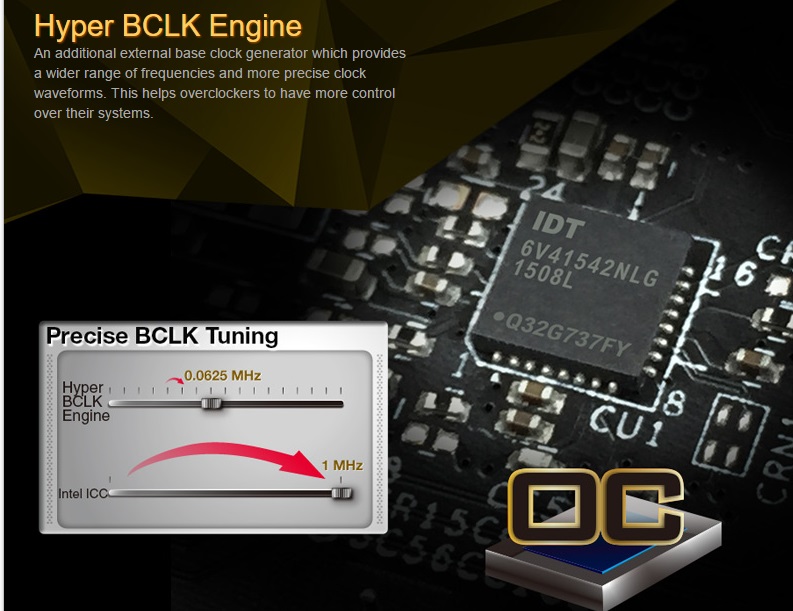

Hyper BCLK Engine

Essendo una scheda madre votata all'overclock o comunque alle prestazioni elevate la Z170 OC Formula è dotata di un controller aggiuntivo che aiuterà a variare il valore BCLK a valori intermedi permettendo così di affinare le frequenze e l'overclock complessivo.

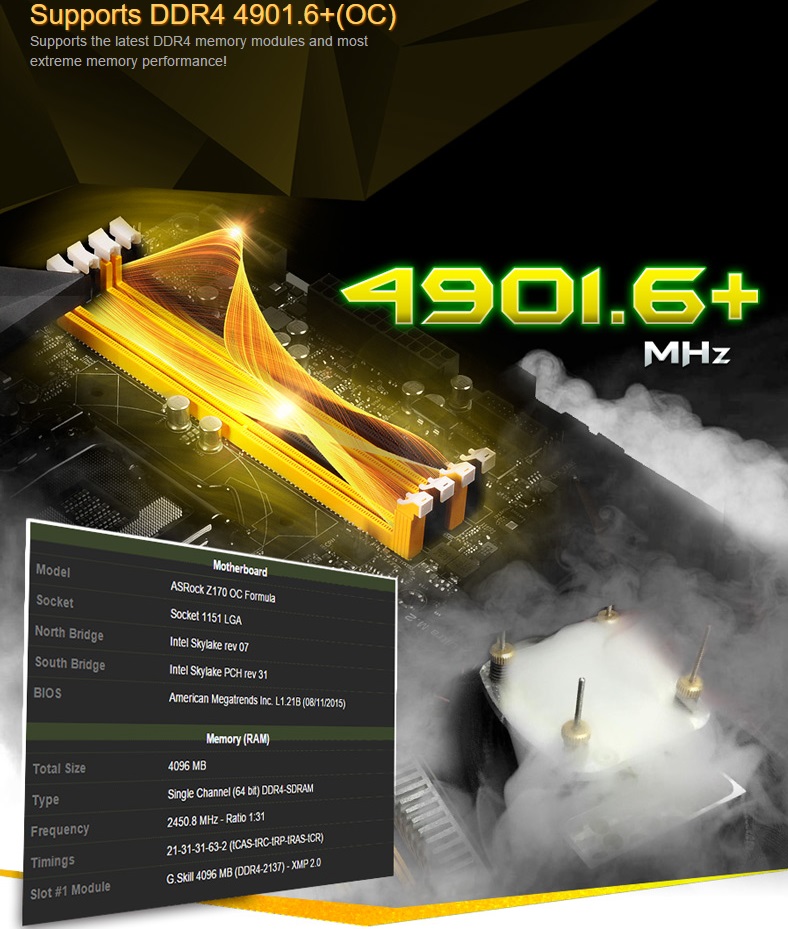

Frequenza RAM Fino a circa 5GHZ

La ASRock Z170 OC Formula supporta agevolmente frequenze RAM vicino ai 5GHz garantendo così agli overclocker esperti di ottenere il massimo dai propri moduli.

XMP Switch

Dotata di uno swtich dedicato per permettere di settare in automatico il profilo XMP per il proprio kit in dotazione senza dover passare per il BIOS.

Dissipatori XXL

La ASRock Z170 OC Formula continua l'adozione di heatsink di dimensioni maggiori che aiuteranno la dissipazione in modo efficiente delle fasi di alimentazione. Scelto anche un nuovo design che combacerà perfettamente al look generale della scheda madre.

Condensatori Nichicon 12K Platinum

Grazie ai nuovi condensatori Nichicon 12K Platinum avremo una maggiore stabilità ed affidabilità in situazioni di overclock fornendo un voltaggio più stabile e meno soggetto a rumore offrendo dunque una qualità del segnale elettrico migliore. Combinazione di condensatori da 820uf e 100uf.

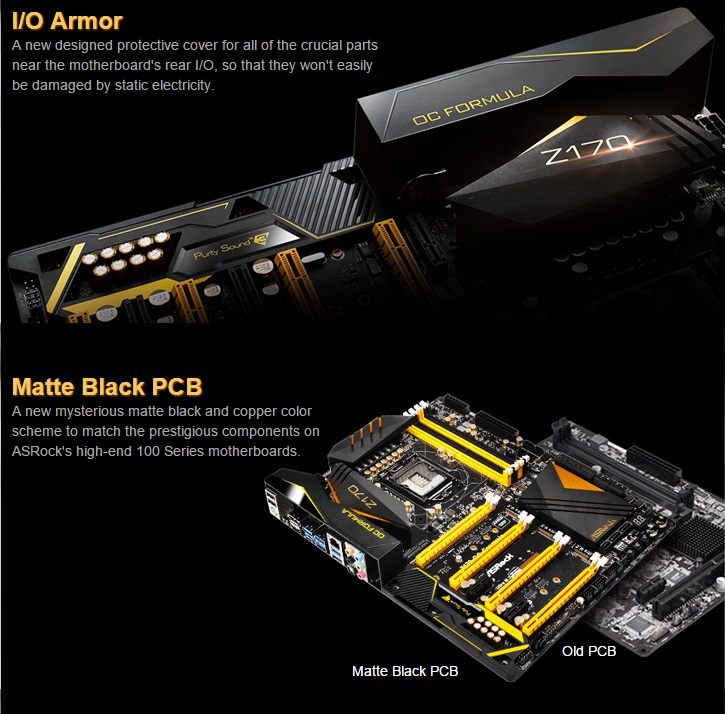

Copertura I/O

La nuova serie di schede madri Z170 di ASRock è stata dotata anche di una copertura, in plastica, che coprirà il circuito audio e le porte posteriori della scheda madre per avere un design più uniforme.

PCB rinforzato e Matte Black

Nuovo colore Matte Black scelto per il PCB della Extreme6 oltre ad essere stato dotato di più strati intersecati tra di loro per offrire una riduzione da disturbi elettrici e per aumentare la resistenza ad umidità ed altri fenomeni atmosferici.

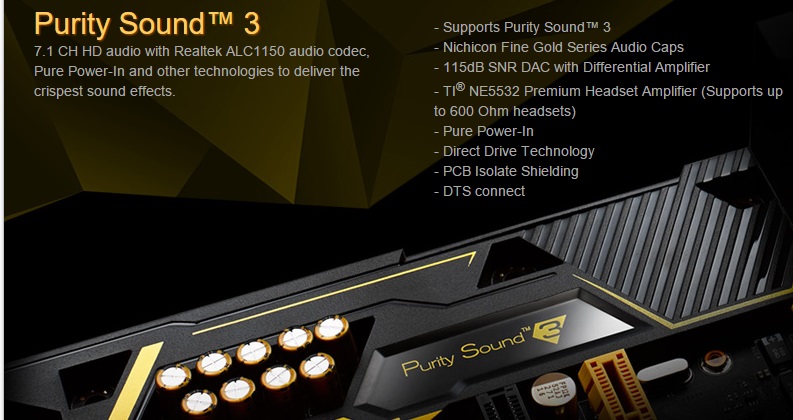

Purity Sound 3

Circuito audio dedicato e giunto alla terza versione del Purity Sound il quale fornirà un audio di tutto rispetto grazie ad un chip Realtek ALC1150 e ad alcune caratteristiche come la presenza anche in questo caso di condensatori Nichicon.

Ultra M.2 Slot

La ASRock Z170 OC Formula offre inoltre ben tre slot Ultra M.2 con transfer rate fino a 32Gb/s offrendo il massimo anche per il comparto Storage. Tali slot con il dovuto adattatore potranno inoltre gestire unità in formato U.2.
